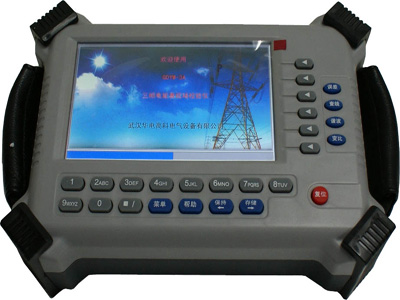

智能電能表現場校驗儀

智能電能表現場校驗儀

  • 產品類別：電能質量檢測
  • 產品型號：DNB-H
  • 產品簡介：DNB-H 型智能電能表現場校驗儀電壓、電流輸出分別經電阻分壓取樣和電流互感器取樣變成小信號后，并經放大電路放大到A/D合適的信號幅度，經A/D變換成數字信號后送到DSP進行各種運算。經DSP運算后得到各種需要的測量結果然后送到上位機Arm,從而將各種測量數據顯示到液晶屏幕上。

咨詢熱線：400-027-9180

產品詳細
  1. 電壓、電流、有功功率、有功電能（內置電流互感器）準確度等級：0.05級。
  2. 無功功率、無功電能準確度等級：0.1級。
  3. 電壓輸入：30V～560V，60V、120V、240V、480V四檔，自動換檔。
  4. 電流輸入：內置電流互感器：0.02～12A,自動換檔。
  5.              鉗形表：可選5A、10A、20A、100A、200A、500A、1000A和2000A。
  6.              柔性線圈（lokovski線圈）:5000A、10000A。
  7. 基本誤差

  8.    負載電流

          功率因數

    基本誤差限（%）

           0.05Ib

            1.0

           ±0.1

      0.1Ib~Imax

            1.0

           ±0.05

           0.1Ib

    0.5（L）)；0.8（C）

           ±0.15

           0.2Ib

    0.5（L）)；0.8（C）

           ±0.075

      0.5Ib~ Imax

      0.5（L）)；0.8（C）

           ±0.05
  9. 相位測量范圍：0.000°～360°（或0.000°～±180°），分辨率：0.001°。
  10. 準確度：±0.05°（電流輸入>10%Ib）
  11. 頻率測量：分辨率：0.001H在，準確度：±0.01Hz。
  12. 輸入電能脈沖：TTL電平，最高頻率≤２ＭＨz。
  13. 輸出電能脈沖：自動常數時，額定量程：f=60KHz。手動常數時可在1～250000之間設置。
  14. 溫度系數：5ppm。
  15. 低壓輸入阻抗：>750KΩ；
  16. 電流輸入阻抗：<0.05Ω;
  17. 輸入信號頻率：45～65Hz；
  18. PT二次壓降準確度(90%～110%Un)：角差0.2´；比差0.02%；
  19. PT、CT二次負荷測量準確度：1.0級
  20.                  測量范圍：導納：1.0～99.99（ms）;
  21.                   阻抗：0.1～8（Ω）；
  22. 時鐘測量準確度：±0.5ppm; 0.05秒/天；
  23. 供電電源：頻率50Hz,范圍45～450V；
  24. 功率消耗：≤11VA；
  25. 工作環境溫度：-10℃～40℃  濕度：30～80%RH；
  26. 體積：長245mm X 寬168mm X 高70mm；
  27. 儀器自重：1.8Kg。
